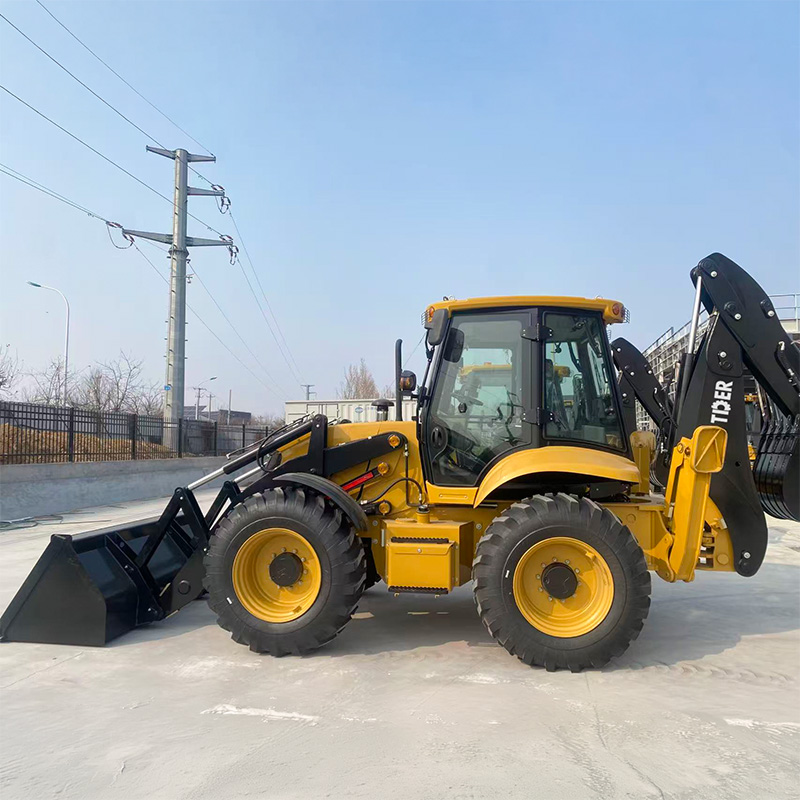

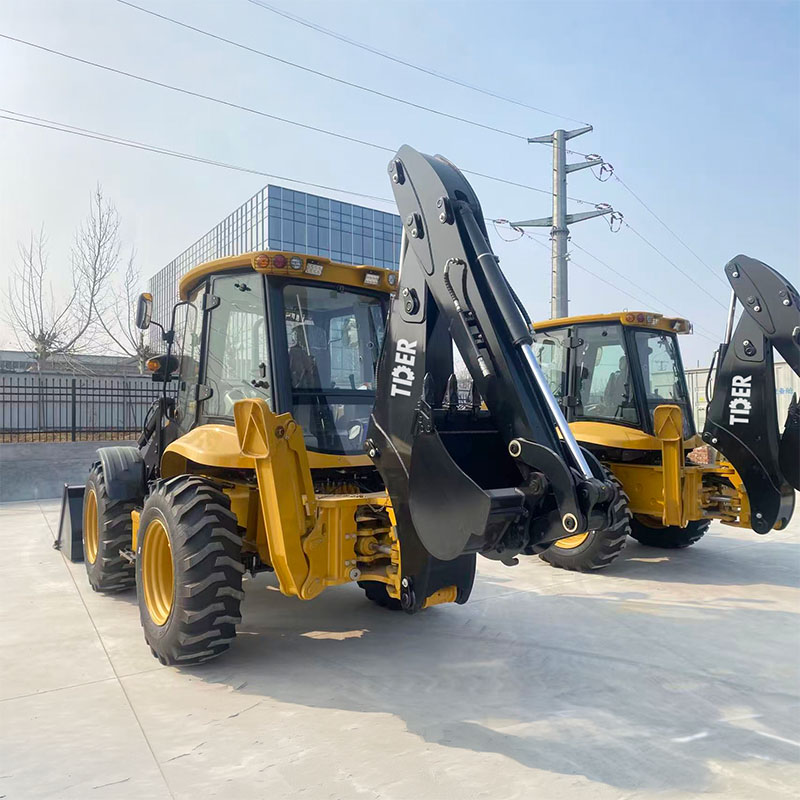

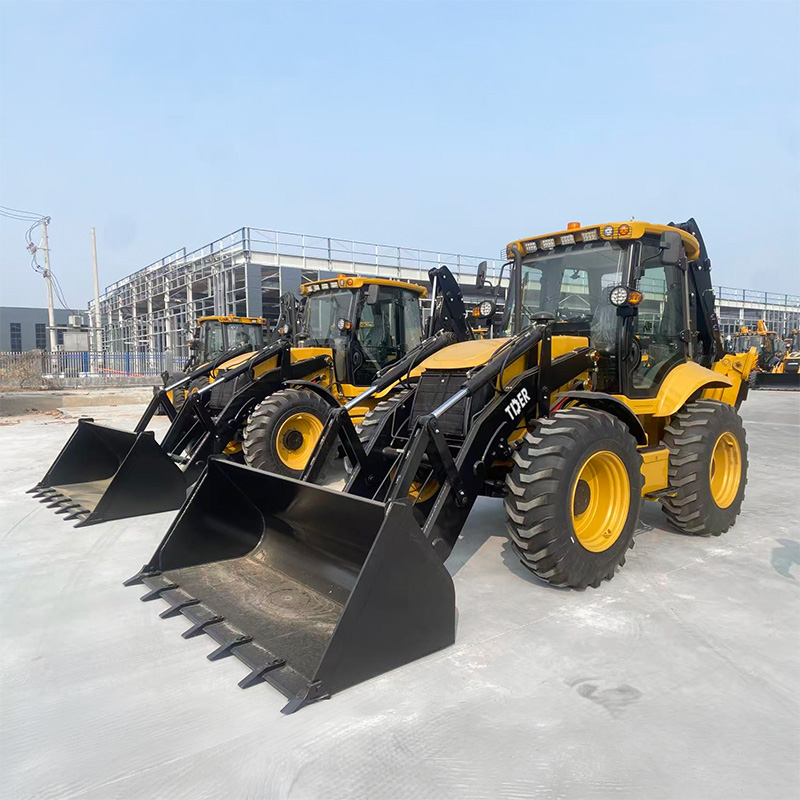

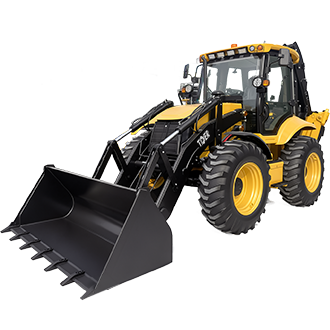

3吨反铲装载机
ZT688
特征
装载能力3吨，配备1.6立方米装载铲斗
ZT688 结合了 3 吨的装载能力和 1.6 立方米的前铲斗，使操作员能够在每次循环中移动更多材料，并提高建筑和物料搬运应用中的装载效率。
意大利 Carraro 后湿式车桥，确保传动系统性能可靠
ZT688 配备意大利 Carraro 湿式制动后桥，为严苛的作业循环提供可靠的动力传动解决方案。成熟的后桥设计确保在频繁的装载和行驶作业中实现稳定的动力传输和可控的制动。
82千瓦康明斯发动机，实现高效作业性能
ZT688 由一台 82 千瓦的东风康明斯 4BTA3.9-C110 发动机驱动，可提供装载、挖掘和场地行驶所需的动力。该发动机与电控变速箱匹配，可在不同的工作循环中提供高效的动力输出。
无需转向即可实现横向定位的螃蟹式转向
ZT688 具备蟹行转向功能，可在保持整体行驶方向的同时进行横向移动。这为在沟渠、墙壁或其他障碍物旁作业提供了额外的操控选择，并能提高在狭窄作业区域内的定位效率。
飞行员联动控制实现精确操作
ZT688采用先导联控系统，可实现装载机和挖掘机作业装置的灵敏操控。该控制布局有助于操作员更平稳、更精确地操作属具，尤其是在重复装载、挖掘和定位作业中。
一体式高强度框架，运行稳定
一体式框架采用加固箱型结构，提高了机器的整体稳定性，能够承受反复的装载和挖掘循环，从而在严苛的作业现场保持稳定的性能。
规格
| 整体尺寸和重量 | 操作重量 | kg | 10730 |
| 运输尺寸（长×宽×高） | mm | 6760 × 2543 × 3990 | |
| 轴距 | mm | 2293 | |
| 总高度（挖掘臂折叠状态） | mm | 3990 | |
| 车轮胎面 | mm | 2050 | |
| 装载机系统 | 桶容量 | m³ | 1.6 |
| 突破力量 | kN | 47 | |
| 装载升降机容量 | kg | 3000 | |
| 铲斗卸料高度 | mm | 2850 | |
| 铲斗式卸料器 | mm | 1006 | |
| 反铲挖掘机系统 | 反铲挖掘机铲斗容量 | m³ | 0.3 |
| 最大挖掘深度 | mm | 4220（延伸臂） | |
| 挖掘机铲斗回转角度 | ° | 180 | |
| 最大挖掘力 | kN | 50 | |
| 引擎 | 发动机型号 | — | 康明斯 SO14737 4BTA3.9-C110-II |
| 发动机类型 | — | 直列式、直喷式、四冲程、喷射燃烧室 | |
| 气缸数 × 缸径 × 行程 | — | 4 × 102 × 120 毫米 | |
| 额定功率 | kW | 82 | |
| 额定速度 | 转速 | 2200 | |
| 最低比油耗 | 克/千瓦时 | ≤224 | |
| 最大扭矩 | 牛·米 | ≥460 | |
| 位移 | L | 3.9 | |
| 转向系统 | 转向装置型号 | — | BZZ-250 |
| 转向角 | ° | ±35 | |
| 最小转弯半径 | mm | 6152 | |
| 系统压力 | 兆帕 | 14 | |
| 车轴 | 车轴制造商 | — | 卡拉罗车轴厂 |
| 前轴车型 | — | 26.32-1900 正面 | |
| 后桥型号 | — | 26.43米 1900-后部 | |
| 最终缩减类型 | — | 单级最终还原 | |
| 额定轴荷 | t | 前轮 25 / 后轮 18.75 | |
| 传动系统 – 液力变矩器 | 液力变矩器型号 | — | YJ315 |
| 类型 | — | 单级三元素 | |
| 最大效率 | % | 84.4 | |
| 入口压力 | 兆帕 | 0.4–0.65 | |
| 出口压力 | 兆帕 | 2 | |
| 冷却方法 | — | 油冷却压力循环 | |
| 传动系统 – 变速箱 | 类型 | — | 机械式液压同步换挡 |
| 模型 | — | ZL30Y | |
| 齿轮 | — | 4个前进档/4个后退档 | |
| 最大行驶速度 | 公里/小时 | 38 | |
| 轮胎 | 轮胎尺寸 | — | 16.9-28 |
| 前轮胎气压 | 兆帕 | 0.35 | |
| 后轮胎气压 | 兆帕 | 0.35 | |
| 制动系统 | 行车制动器 | — | 内置湿式制动器 |
| 自我调节 | — | 是的 | |
| 自平衡 | — | 是的 | |
| 停车/紧急制动 | — | 由操作力施加 | |
| 驻车制动器释放 | — | 由人工操作部队释放 | |
| 液压系统 | 泵工作排量 | 毫升/r | 80（柱塞泵） |
| 泵工作压力 | 兆帕 | 20 | |
| 转向器模型 | — | BZZ-250 | |
| 液压油箱容量 | L | 130 | |
| 柴油燃料箱容量 | L | 130 |
*注：由于产品不断升级改进，规格和配置如有变更，恕不另行通知。所有信息仅供参考，部分功能为选配。请联系我们的国际销售团队进行确认。最终规格和配置以双方签署的正式合同为准。
